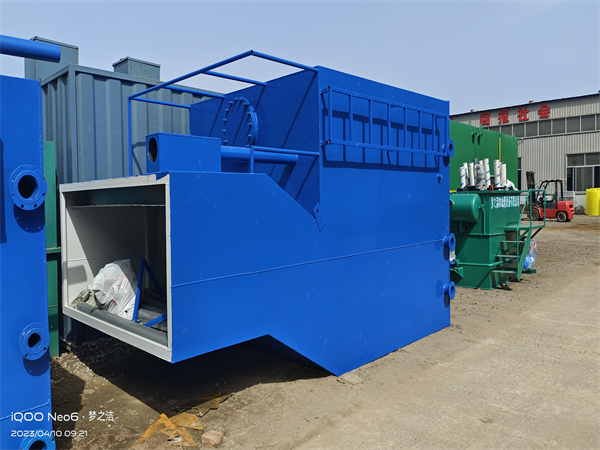

網格絮凝池

網格絮凝池，由于其良好的水力性能和便捷的安裝維護，正在被越來越廣泛的應用于自來水廠、中水回用工程、污水處理廠深度處理段等工程項目中，社會效益和經濟效益顯著。 渦街反應器上有渦街裝置，以更好的分配水流，強化反應效果。渦街反應器可使水流產生高頻譜陣列式渦旋，產生的礬花密實。

一、網格絮凝池的使用條件：

1.原水水溫為40~34.0℃、濁度為25~2500度。

2.單池處理的水量以1~2.5萬m3/d較合適,以免因單格面積過大而影響效果。水廠產水量大時,可采用2組或多組池并聯運行操作。采用網格或柵條的絮凝池效果相接近,但柵條加工比較方便,用料也省。

3.適用于新建也可用于舊池的改造。

二、網格絮凝池設計理論：

1.絮凝時間一般為10~15min;

2.絮凝池分隔大小按豎向流速確定;

3.絮凝池分格數按絮凝時間計算,多數分成8~18格;可大致按分格數均分成3段,其中前段各格為3~5mim,段端35min,末段45min;

4.網格或柵條數前段較多,中斷較少,末段可不放,但前段總數宜在16層以上,中斷在8層以上上下兩層間距為60~70cm;

5.每格的豎向流速,前段和中段0.12~0.14m/s,末段0.10.14m/s;

6.網格或柵條的外框尺寸等于每格池的凈尺寸。前段柵條縫隙為50m,或網格孔眼為80×80mm,中段分別為80m和100×100mm;

7.各格之間的過水孔洞應上下交錯布置,孔洞計算流速,前段0.3~0.2m/s,,中段0.2~0.15m/s,末段0.1~0.14m/s,各過水孔面積從前段向末段逐步增大。所有過水孔須經常處于淹沒狀態,因此上部孔洞標高應考慮沉淀池水位變化時不會露出水面;

8.網孔或過柵流速,前段0.25~0.30m/s,中段0.22~0.25m/s;

9.一般排泥可用長度小雨5m、直徑150m~200mm的穿孔排泥管或單斗底排泥,采用快開排泥閥;

10.柵條、網格構件的制作材料可采用木材、扁鋼、鑄鐵及鋼筋混凝土預制件等。

網格絮凝池，柵條、網格構件的厚度宜采用以下數值:

木材板條厚度:20~25mm

扁鋼構件厚度:5~6mm

鑄鐵構件厚度:10~15mm

鋼筋混凝土預制件厚度:30~70mm

三、反應過程

網格絮凝池，水質明顯特征為冬季低溫、低濁，夏季高pH值，水質季節性變化突 出，受到這些因素的影響，造成絮體礬花細小松散 絮體沉降性能較差。針對以上問題，重點對絮凝池進行改造，絮凝池拆除原有折板，更換微渦絮凝球，優化絮凝水力條，提高礬花的密度，提高其沉降性，減跑凡花現象的發生。

渦街反應器設備將反應段分為3級，一級反應劇烈，保證藥劑與水中的顆粒接觸充分，為形成密實的礬花創造有利條件，二級、三級反應流速逐漸減小，在這期間密實的礬花逐漸形成，再經過兩道過度段平緩推流，密實的礬花進入沉淀池，為后續的沉淀工作打好基礎。 渦街反應器設備采用整體式，安裝方便，管理維護簡單，對原水水量和水質變化的適應性較強，可適應難處理的高濁水、低濁水及微污染水質，絮凝效果穩定。

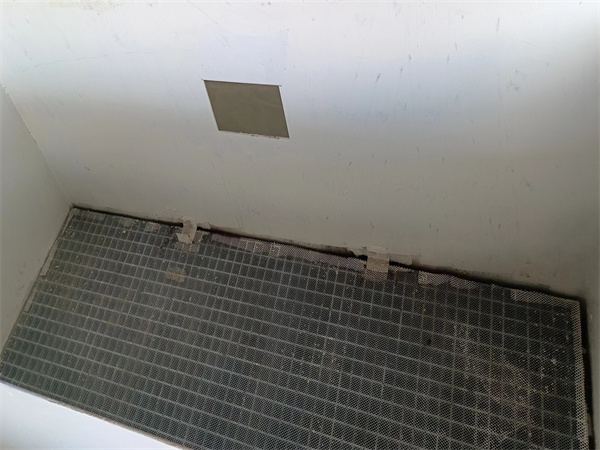

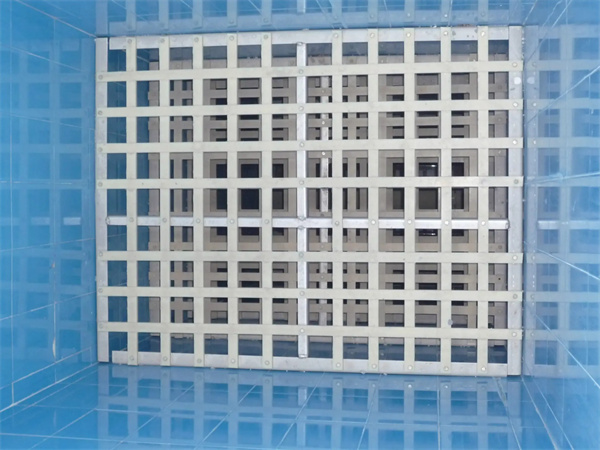

網格絮凝池分成許多面積相等的方格,上下對角交錯流動，直到出口。在全池約三分之二的分格中，垂直水流方向設置網格。通過網格孔隙時，水流收縮，過網孔后流水擴大，形成良好絮凝條件，因而達到降低絮凝劑投加量并縮短絮凝時間的效果。渦街反應器設備在水力條件的作用下可自行旋轉，防止淤泥，抑制藻類的滋生。網格絮凝池是近年來應用紊流理論發展起來的新型絮凝池，其平面布置與穿孔旋流絮凝池相似,由多格豎井串聯而成。

更多關于網格絮凝池的相關資料，可關注公司網站（www.wfmzjhb.com）！
